Análise da Estrutura Interna e Processo de Trabalho de Motores Hidráulicos

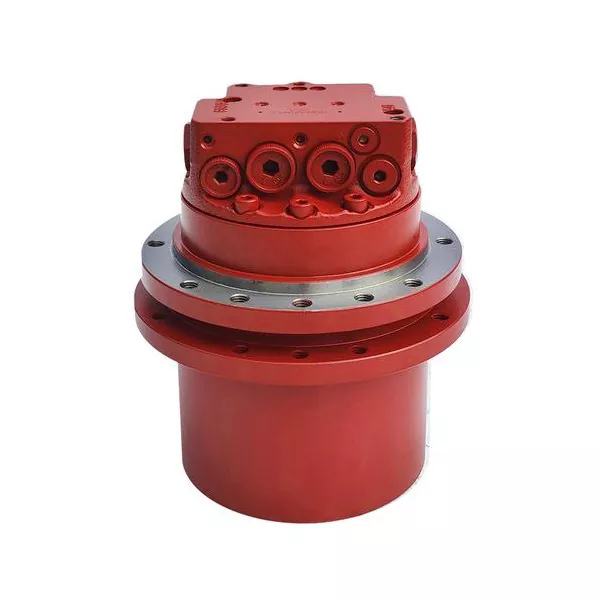

I. Composição da Estrutura Interna

A principal função de ummotor hidráulicoé converter energia hidráulica em energia mecânica. O projeto da estrutura interna é todo para atender às necessidades de conversão de energia. Os principais componentes são os seguintes:

1. Elementos básicos da estrutura

Todos os motores hidráulicos não podem prescindir de dois componentes básicos: um volume selado e que muda periodicamente e um mecanismo de distribuição de óleo. O tamanho de um volume fechado é alterado pelo movimento de um êmbolo, engrenagem ou lâmina. O mecanismo de distribuição de óleo controla o caminho para a entrada do óleo de alta pressão e o caminho para a saída do óleo de baixa pressão.

2. Estrutura de diferença de tipo

Tipo de engrenagem: Funciona pelo engate de duas engrenagens internas e externas, com entrada e saída de óleo distribuídas simetricamente. Há uma porta de drenagem de óleo separada para descarregar o óleo vazado do rolamento. O número de dentes da engrenagem é maior que o da bomba, portanto a flutuação do torque é menor.

Tipo de lâmina: As pás são instaladas radialmente no rotor e há uma mola de pré-aperto na raiz. A mola pode fazer com que as lâminas e a superfície interna do estator adiram firmemente umas às outras, formando uma vedação. O mecanismo de distribuição de óleo usa uma válvula de retenção para garantir que sempre haja óleo sob pressão na raiz da lâmina.

Tipo de êmbolo

Tipo de êmbolo radial: O estator e o bloco de cilindros possuem excentricidade. Sob a ação do óleo pressurizado, o êmbolo pressiona a parede interna do estator e a força de reação gerará torque.

Tipo de pistão axial: O bloco de cilindros e o eixo do motor são conectados entre si. O êmbolo empurra o cilindro para girar sob a ação da força componente normal da placa oscilante. O ângulo de inclinação da placa oscilante pode ser ajustado e o deslocamento e a velocidade de rotação também mudarão de acordo.

3. Projeto especial

O requisito para rotação direta e reversa: As estruturas que podem girar em ambas as direções devem ser simétricas. O tipo de lâmina instala as lâminas radialmente, enquanto o tipo de êmbolo adota um design de curva interna de ação múltipla.

Tratamento de vazamentos: Além da entrada e saída de óleo, há também uma porta separada para vazamento de óleo. A porta de drenagem de óleo do motorredutor pode evitar danos à vedação da extremidade do eixo.

II. O processo de trabalho de conversão de energia hidráulica em energia mecânica

Omotor hidráulicoconverte energia pela mudança de volume da câmara de trabalho selada. O processo específico é dividido nestas etapas:

1. Entrada de óleo de alta pressão

O óleo de alta pressão enviado pela bomba hidráulica entra na câmara de trabalho do motor através da entrada de óleo. A câmara de trabalho possui um orifício para êmbolo, uma câmara de engrenagem ou um volume entre as lâminas. Uma diferença de pressão será criada quando o óleo entrar.

2. A diferença de pressão aciona os componentes de trabalho

Tipo de êmbolo: O óleo de alta pressão empurra o êmbolo para fora, permitindo que ele pressione contra a parede interna do estator. A força de reação exercida pelo estator no êmbolo será decomposta em componentes de torque, fazendo com que o bloco de cilindros gire.

Tipo de engrenagem: O óleo sob pressão entra na cavidade da engrenagem, empurrando a engrenagem para girar. A saída de óleo drena o óleo vazado.

Tipo de lâmina: O óleo sob pressão atua em ambos os lados das lâminas, gerando torque hidráulico. As pás, sob a ação da mola, aderem firmemente ao estator e fazem o rotor girar.

3. Conversão e produção de energia mecânica

O movimento linear dos componentes de trabalho é transformado em movimento rotacional através da estrutura mecânica. O eixo de saída transmite continuamente torque e velocidade de rotação. Por exemplo:

No tipo de êmbolo radial, o torque de múltiplos êmbolos é sobreposto, fazendo o bloco de cilindros girar.

No tipo de pistão axial, o ângulo de inclinação da placa oscilante ajusta o deslocamento e afeta os parâmetros de saída.

4. O óleo de baixa pressão é descarregado

Quando o volume da câmara de trabalho diminui, o óleo de baixa pressão é descarregado pela saída de óleo. Depois de completar um ciclo de trabalho, continue inserindo óleo de alta pressão e ele girará continuamente.

Através deste processo, o motor hidráulico converte eficientemente a energia de pressão do sistema hidráulico em energia mecânica. Este método de conversão o torna amplamente utilizado em locais como máquinas de construção, navios e minas.
